Moederbord controle bij aanhoudende vreemde problemen

Aanhoudende vreemde computer problemen

Het kan je overkomen :
Een computer die tijdenlang probleemloos gedraaid heeft, zit nu te kampen met rare, onverklaarbare en onoplosbare problemen !

Wat is er aan de hand ?

Ondertussen heb je alles al geprobeerd, je RAM geheugen gecontroleerd, de Blue Screens geanalyseerd, virusscan uitgevoerd en het ultieme middel : een herinstallatie van Windows !

De problemen blijven maar aanhouden, zelfs na een herinstallatie waarbij alles helemaal schoon is.
De problemen kunnen zijn :

  • Blauwe Schermen (BSOD)
  • Rare vastlopers
  • Computer is heel traag
  • Gaat wel aan, maar blijft tijdens de BIOS POST hangen

Wat te doen ?

De kans is vrij groot dat je moederbord aan het kapot gaan is.
1 van de tekenen zijn bolle/lekkende condensatoren.

Wat voor dingen ? hoor ik je zeggen….we gaan het uitleggen 🙂

Wanneer je je computerkast opent en naar het moederbord kijkt, zie je allerlei soorten elektronica zitten. De condensatoren zijn een soort busjes en zien er normaal gesproken zo uit als de 4 busjes in het midden van onderstaande foto.
Deze kunnen verschillende afmetingen en kleuren hebben.

lekke condensatoren 00

Condensatoren zijn in principe energie opslag silo’s, een soort accu’s.
Deze worden gebruikt om spanning te stabiliseren, als filters of in puls generatoren.
In een computer luistert dit dan ook tamelijk nauw.

Vaak, bij goedkopere moederborden, worden dit soort componenten van lagere kwaliteit gebruikt. Dit hoeft niet perse een probleem te zijn, maar de kans dat deze kapot gaan is groter dan de High Quality componenten die op wat duurdere moederborden zitten.

Wanneer een condensator op een moederbord defect raakt, zal bijvoorbeeld spanning niet meer stabiel zijn, onjuist gefilterd worden of klokpulsen die uit de pas lopen worden gegenereerd. Hierdoor krijg je dus “onverklaarbare” problemen.

Maar hoe herken je dan een kapotte condensator ?
Heel eenvoudig :
Deze staan bol en/of lekken !
Dat is te zien op onderstaande foto’s :

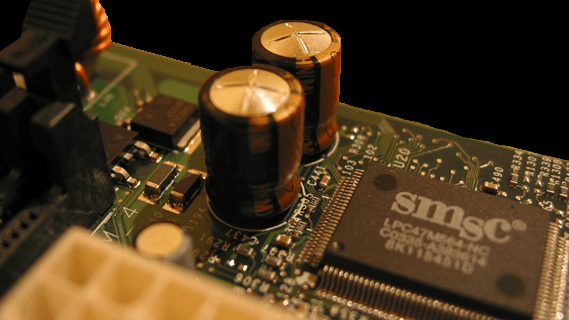

Onderstaande condensatoren staan bol, dat kun je zien aan het “dekseltje” waar het + teken op staat. Deze horen normaal helemaal vlak te zijn.
Staat het dekseltje bol, dan is/gaat de condensator kapot.
Er ontstaat namelijk druk door warmte ontwikkeling in de condensator waardoor deze uit gaat zetten.

lekke condensatoren 03

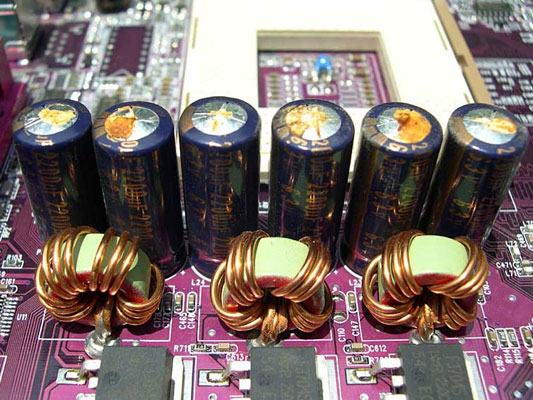

Onderstaande foto laat condensatoren zien die al wat verder heen zijn.
Deze zijn namelijk zodanig kapot dat de druk in de condensator er voor gezorgd heeft dat deze ook zijn gaan lekken. De vloeistof die er uit komt is een zuur welke de rest van je moederbord ernstig aan kan tasten.

lekke condensatoren 01

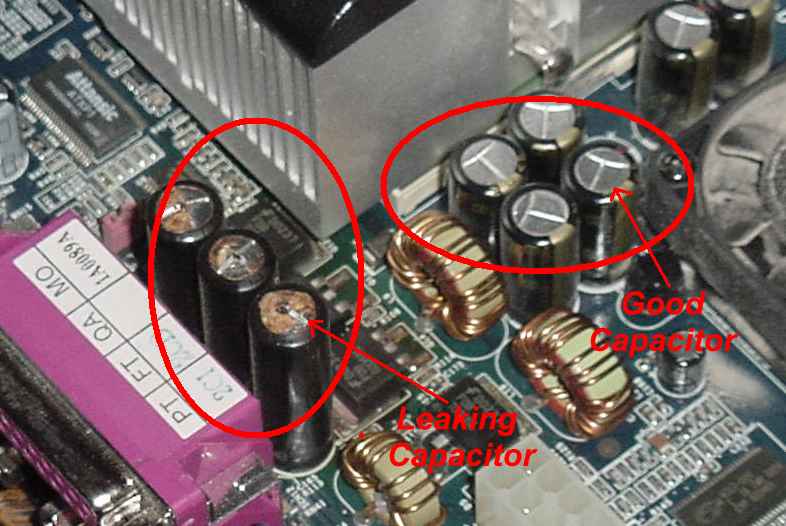

Niet alle condensatoren hoeven kapot te zijn, sommige kunnen nog intact zijn terwijl andere er gehavend bij staan.

lekke condensatoren 02

Dit is in 99% van de gevallen de oorzaak van de opeens onverklaarbare problemen welke je met geen mogelijkheid opgelost krijgt.

OK, en nu ?

Wat een oplossing betreft is er enkel slecht nieuws.
Wanneer de condensatoren er zo bij staan zoals op de foto’s hierboven, kun je je moederbord afschrijven. Vervang het moederbord en zie hoe je problemen als sneeuw voor de zon verdwijnen !

Maar er zijn ook waaghalzen die proberen de defecte condensatoren te vervangen.
Dit is niet vreselijk moeilijk en de condensatoren kosten bijna niets, maar het is wel een tricky klusje waarbij je heel goed moet uitkijken voor statische elektriciteit en dat je het moederbord niet te heet stookt met je soldeerbout.
Het is te proberen aangezien je toch niet veel te verliezen hebt : Je moederbord is mét defecte condensatoren toch niet meer goed bruikbaar….kapot is het dus tóch al. Controleer wel even of het moederbord nog onder garantie valt, is deze buiten garantie, dan kun je het proberen om zelf de condensatoren te vervangen.
Zorg er wel voor dat je exact de juiste condensatoren hiervoor gebruikt, een soldeerbout gebruikt met een kleine soldeerpunt en een wattage voor elektronische componenten gebruikt om kans van slagen te hebben.

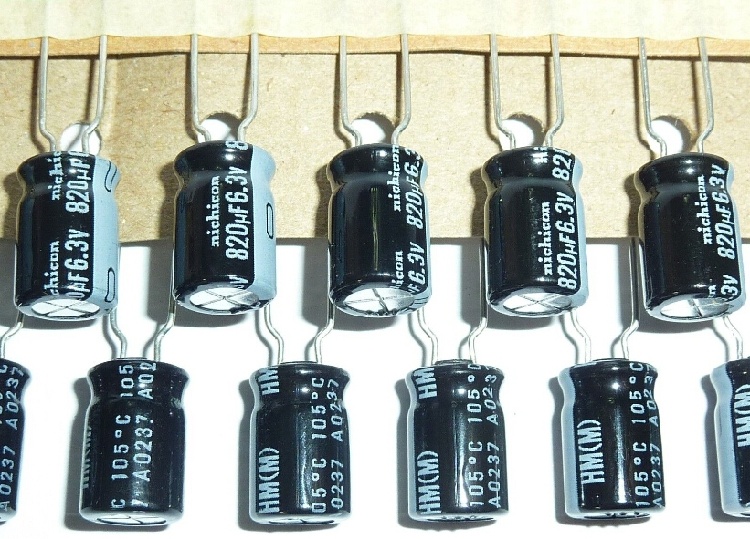

Nieuwe condensatoren :

lekke condensatoren 04

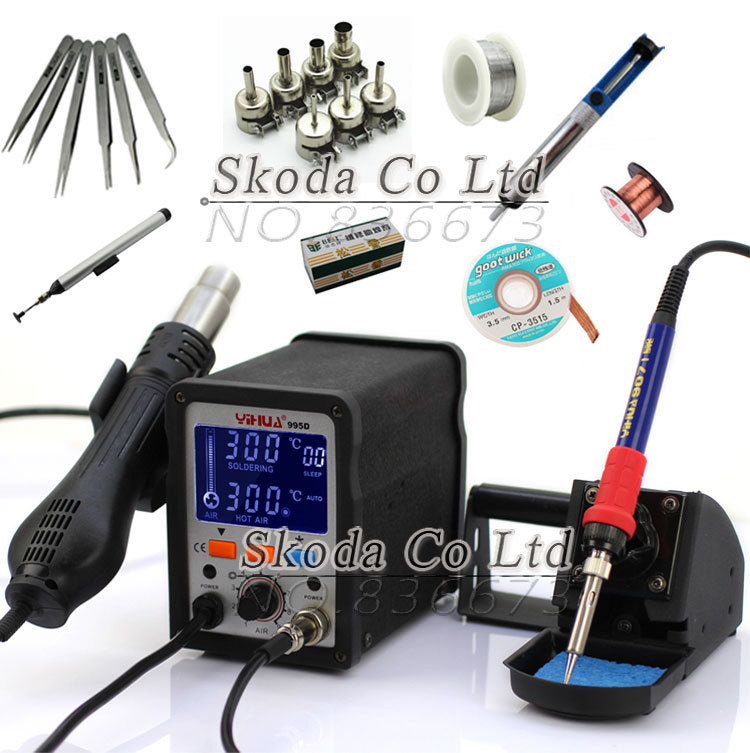

Soldeer station :

lekke condensatoren 05

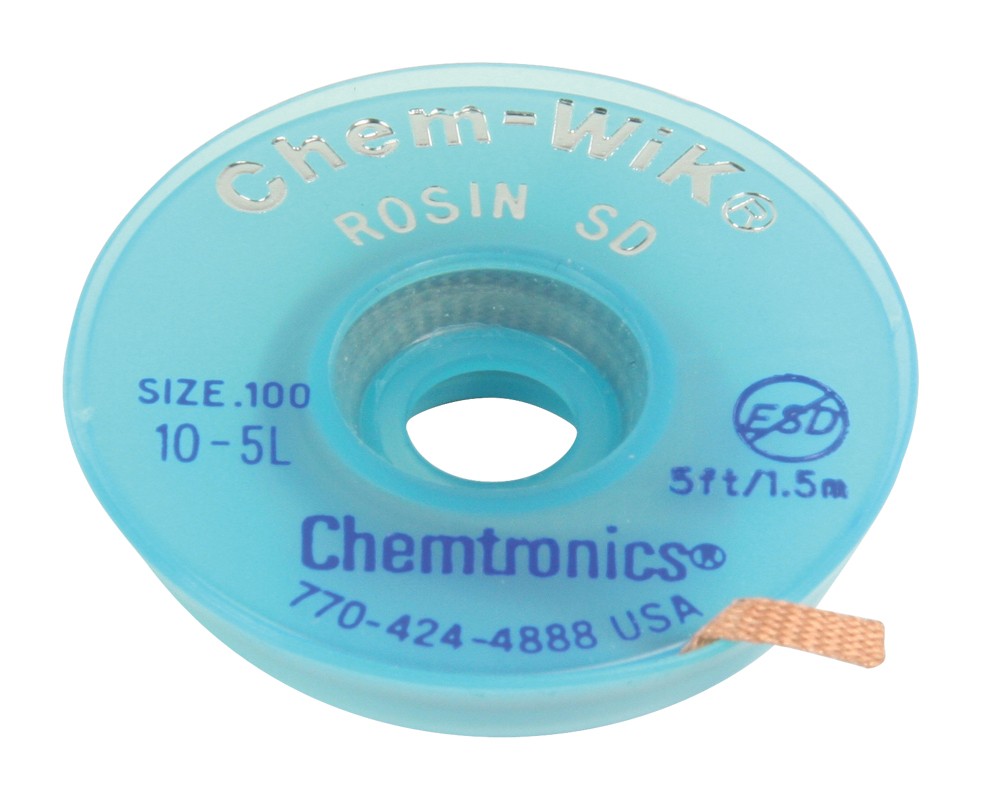

Voor het de-solderen van de defecte condensator(en) kun je het beste litzedraad gebruiken die de tin opzuigen en je daardoor makkelijker de componenten kunt verwijderen.

lekke condensatoren 06

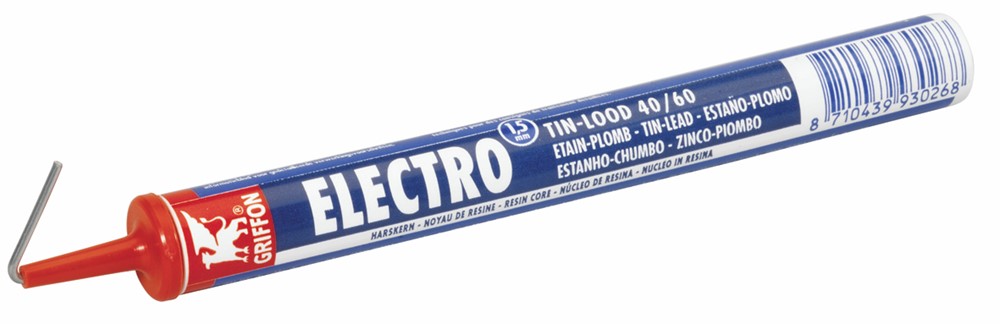

En om de nieuwe condensatoren weer vast te solderen, heb je natuurlijk tin nodig.
Gebruik hiervoor tin wat geschikt is voor elektronica, welke een lagere zuurgraad heeft.
Voor een goede hechting kun je tin met een harskern gebruiken.

lekke condensatoren 07

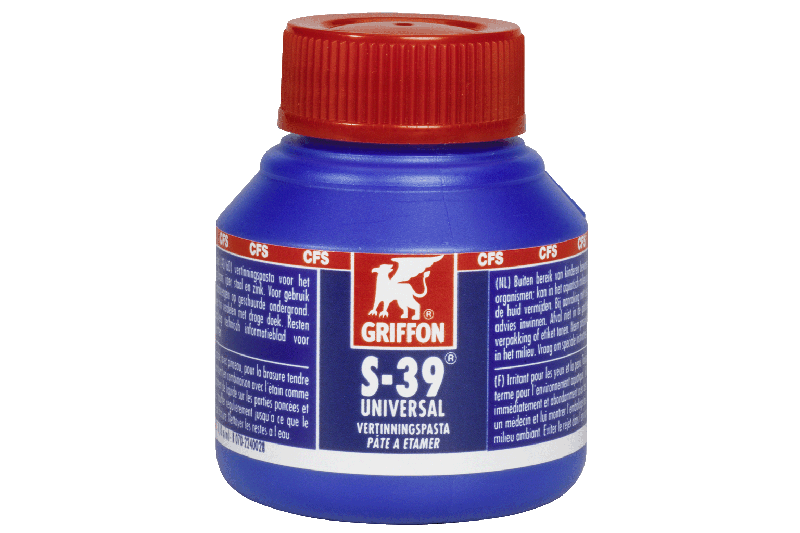

Gebruik absoluut géén hechtmiddelen zoals S-39 o.i.d. !!!!!
Dit soort vloeistoffen vreet je moederbord op den duur aan en richt meer schade aan dan dat je er mee oplost !

lekke condensatoren 08

Wanneer alles goed gegaan is en je de computer weer in elkaar hebt zitten met verse condensatoren, kan het maar zo zijn dat alles weer prima werkt.
Sommigen is het wél gelukt, maar heel veel ook niet.
Werkt het niet, dan ben je genoodzaakt een nieuw, vervangend moederbord aan te schaffen.
