Intel CPU Overclocking

Je hebt er misschien al wel eens over gehoord, maar wat is nu Overclocking ?

Overclocking is het harder laten rennen van de CPU dan waar deze oorspronkelijk voor gemaakt is (zwart/wit gezien)
Bijvoorbeeld een Intel Core i7 3 GHz zo instellen dat deze op 4 of 4,5 GHz gaat lopen en daardoor dus een stuk sneller werkt.

Maar dat is niet geheel zonder risico !

De gouden regel bij het overclocken is :
Maximaliseer CPU frequentie en minimaliseer het voltage terwijl er zo veel mogelijk hitte wordt afgevoerd om het systeem stabiel te houden.

Je moet het eigenlijk zien als een menselijk lichaam :
Wanneer je wandelt met een snelheid die voor jou prettig is, kun je dit eindeloos volhouden.
Maar als je van je normale snelheid gedwongen wordt te gaan rennen, dan hou je dat een tijdje vol. Je raakt oververhit en wanneer je niet zorgt voor verkoeling, gaan er vervelende dingen gebeuren.
Zo is het ook met processoren !

Prima, maar wat heb ik nodig om te kunnen overclocken ?

Om te kunnen overclocken, heb je een aantal dingen nodig :

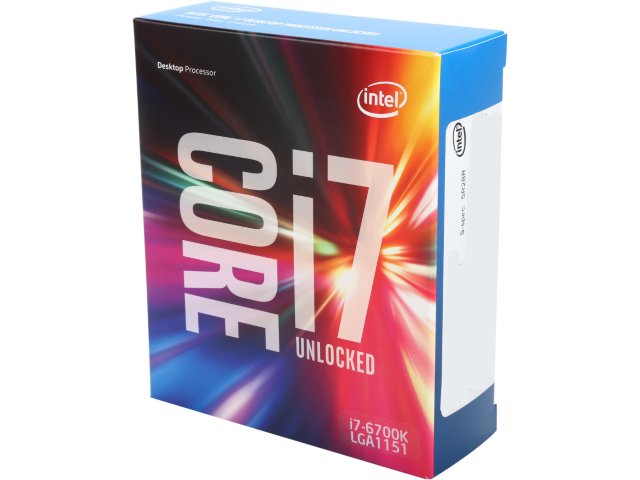

1. Een Unlocked Intel processor (te herkennen aan de K of X aanduiding zoals 6700K)
   Je kunt een normale CPU niet overclocken, deze zijn ook goedkoper dan de unlocked versies.

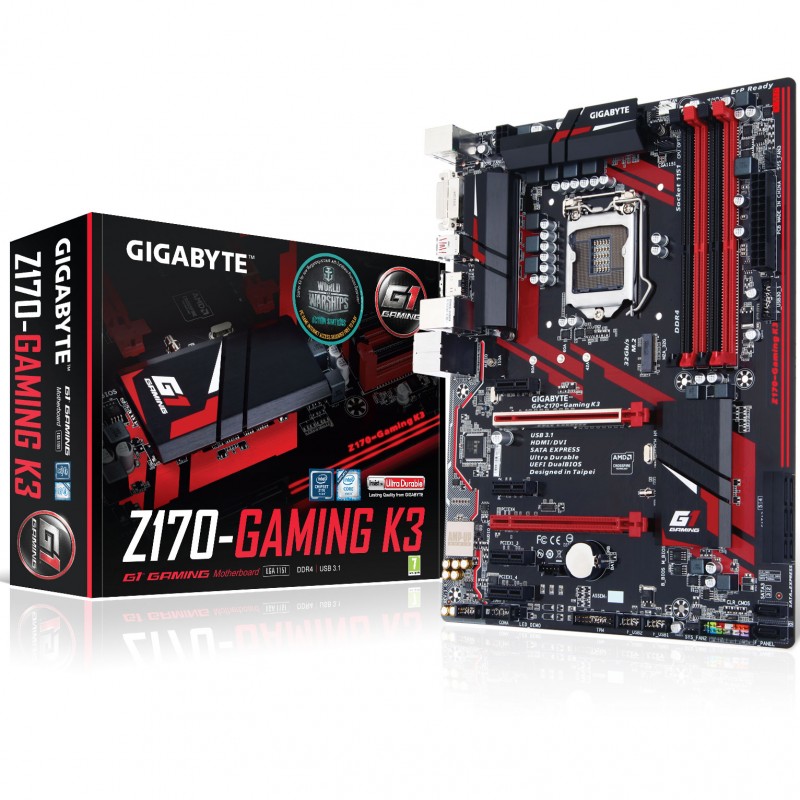

2. Een moederbord geschikt voor de CPU en welke de overclocking mogelijk maakt, bijvoorbeeld een moederbord met een Intel Z170 Chipset.
   Het heeft geen nut om een dure Unlocked CPU te kopen die op een moederbord wordt geplaatst die géén overclocking ondersteund !

3. Een goede CPU cooler !
   De CPU zal een stuk warmer worden dan normaal wanneer je gaat overclocken.
   Wanneer je gaat overclocken, gebruik dan niet meer de standaard CPU Cooler die bij de CPU wordt geleverd.

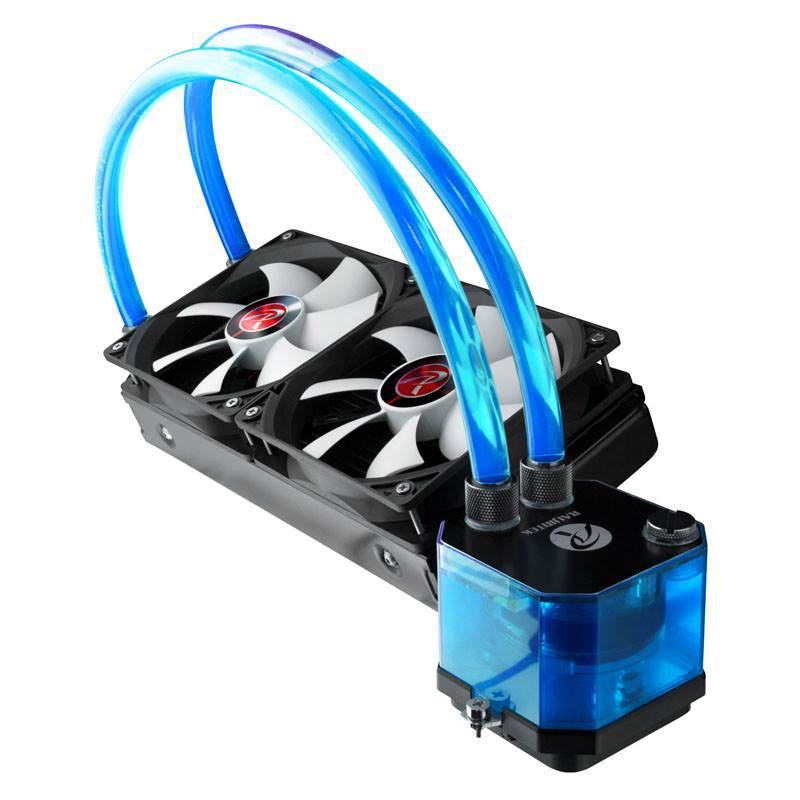

   Als je écht goed gaat overclocken, ga dan in de richting van watercooling denken.
   Indien je voor watercooling gaat maar geen ervaring hiermee hebt, lees je dan goed in deze materie in of laat dit door iemand doen om lekkages en daarmee dus kortsluiting en schade te voorkomen !

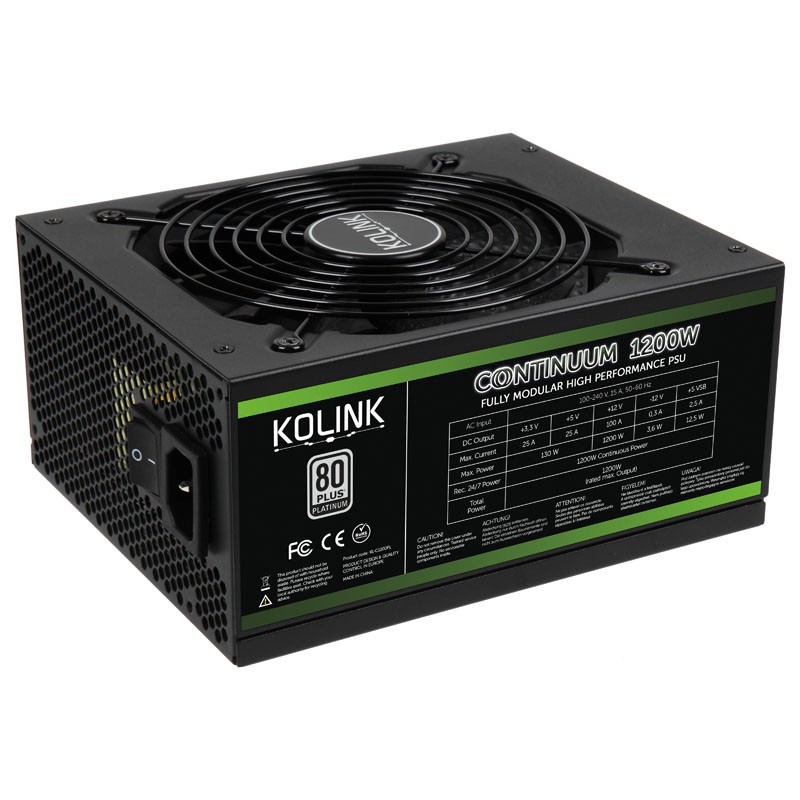

4. Een stevige voeding.
   Overclocken vergt meer vermogen van de voeding, zorg daarom dat je een voeding gebruikt die voldoende vermogen kan leveren.
   Zorg dat je een degelijke voeding gebruikt en gebruik zeker niet de goedkoopste die je kunt vinden waarop bijvoorbeeld 1000 Watt staat, want de el-cheapo’s leveren dat vermogen bij lange na niet.




Om echt optimaal en veilig te kunnen overclocken is het belangrijk dat je je niet blind gaat staren op de goedkoopste onderdelen !
Zeker in deze materie is het zaak om kwalitatief goede en degelijke hardware aan te schaffen en daar hangt een prijskaartje aan.
Alles wat je op kwaliteit gaat bezuinigen zal een negatieve uitwerking hebben op het gewenste resultaat maar zeker ook levensduur van je setup.

Hardware is binnen, nu kunnen we tweaken !

Als je je setup samengesteld hebt en het systeem geassembleerd hebt, kun je gaan tweaken.
Voordat je gaat tweaken/overclocken kun je het beste in de standaard setup Windows gaan installeren en daarna gaan kijken hoe ver je kunt gaan.
Sommige tools hebben namelijk een besturingssysteem als Windows nodig om gebruikt te kunnen worden.

1. In de BIOS of met de Intel Extreme Tuning Utility kun je nu de power limits en de maximale stroom/lcc limieten gaan verhogen tot waardes die het best overeenkomen met jouw moederbord en CPU.
2. Verhoog de frequentie van de CPU door Ratio en Multiplier aan te passen.
   Als je gewenste CPU Frequentie 5000 MHz (5 GHz) moet gaan worden en je base clock is 100 MHz, dan stel je de multiplier in op 50 (50 x 100MHz = 5000 MHz)

Meer is het eigenlijk niet !
Je moet hier een balans gaan vinden tot wat je setup maximaal aankan, stabiel en koel genoeg blijft.

Getweaked ? Nu Stresstesten !

Om er achter te komen of je tweaks leiden tot een stabiel systeem waarbij de temperatuur ook binnen de limiet blijft en je voeding ook goed blijft werken, ga je het systeem vervolgens Stresstesten.
Ga nooit er van uit dat de ingevoerde overclock waardes goed zijn zonder dit te controleren !
Oververhitting en dus schade kan het gevolg zijn.

1. Gebruik de Intel Extreme Tuning Utility om te testen of het systeem stabiel blijft aan de hand van diverse stress tests die het programma aan boord heeft.
2. Wanneer het systeem niet stabiel is, dan is het goed mogelijk dat het voltage te laag is. Verhoog het voltage in stappen van 5 of 10 mV per keer en probeer het voltage zo laag mogelijk te houden.
   Als je op een voltage bent gekomen waarop het systeem tijdens een stresstest stabiel blijft draaien heb je je doel bereikt. Heeft verhogen van het Voltage geen effect en blijft je systeem onstabiel ?
   Dan draai je waarschijnlijk op een te hoge frequentie. Probeer dan een stapje terug te gaan in snelheid.
3. Als je systeem stabiel blijft zonder aanpassingen, kun je eventueel nog meer uit je CPU halen. Verhoog de frequentie en voer opnieuw de stresstesten uit, net zolang tot je systeem onstabiel wordt.
   Op dat moment heb je het maximum bereikt, gebruik dan de waardes waarop het systeem stabiel blijft onder stress en je bent klaar !

Hier nog enkele afbeeldingen van de Intel Extreme Tuning Utility :

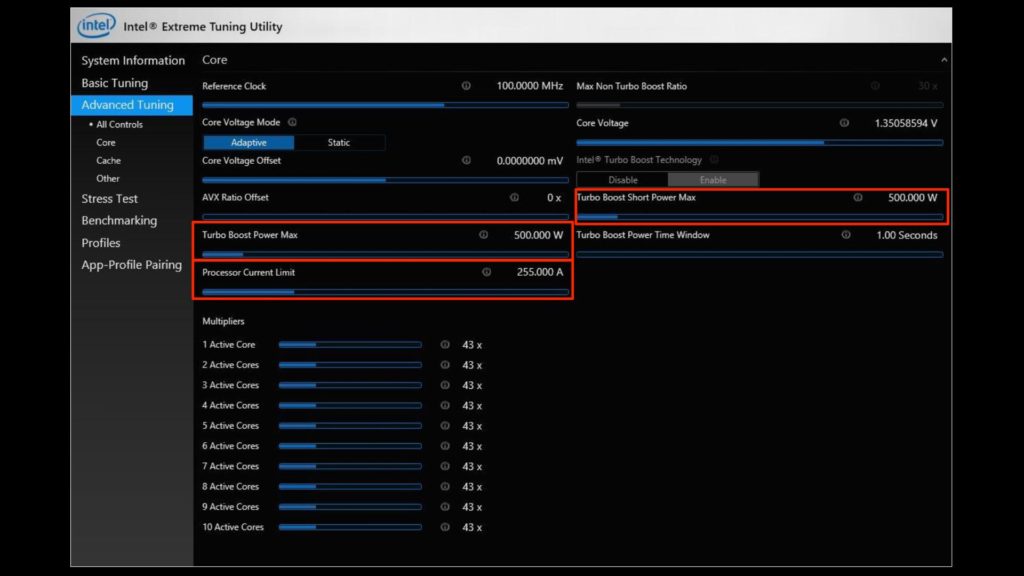

Verhoog power limits en lcc Max

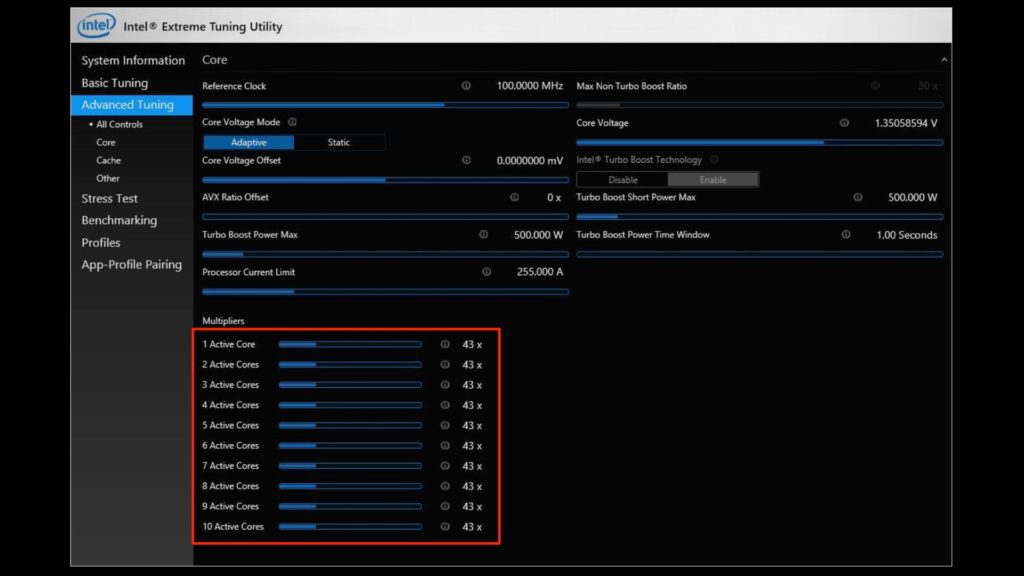

Verhoog de frequentie

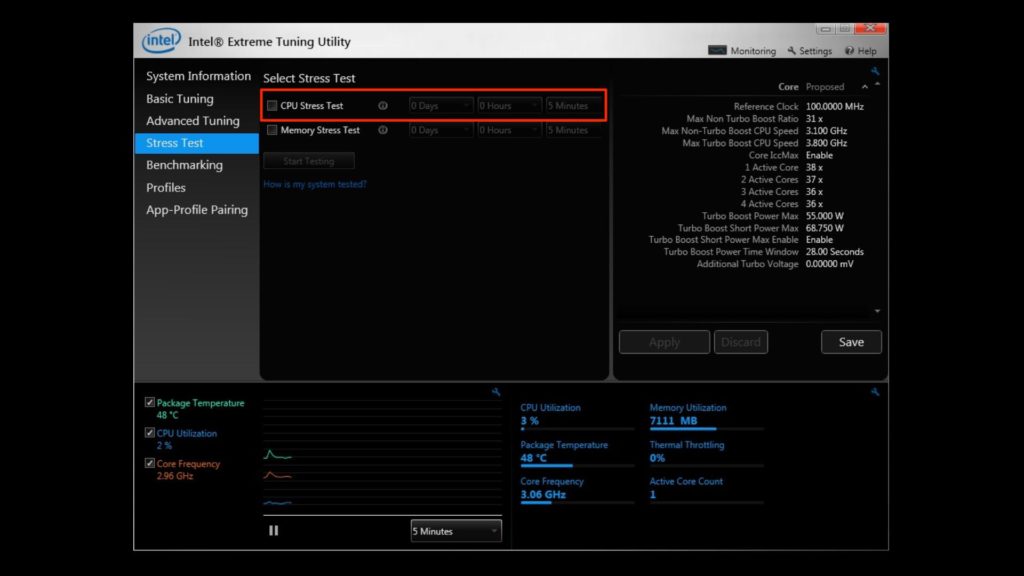

Stress test uitvoeren om stabiliteit te testen

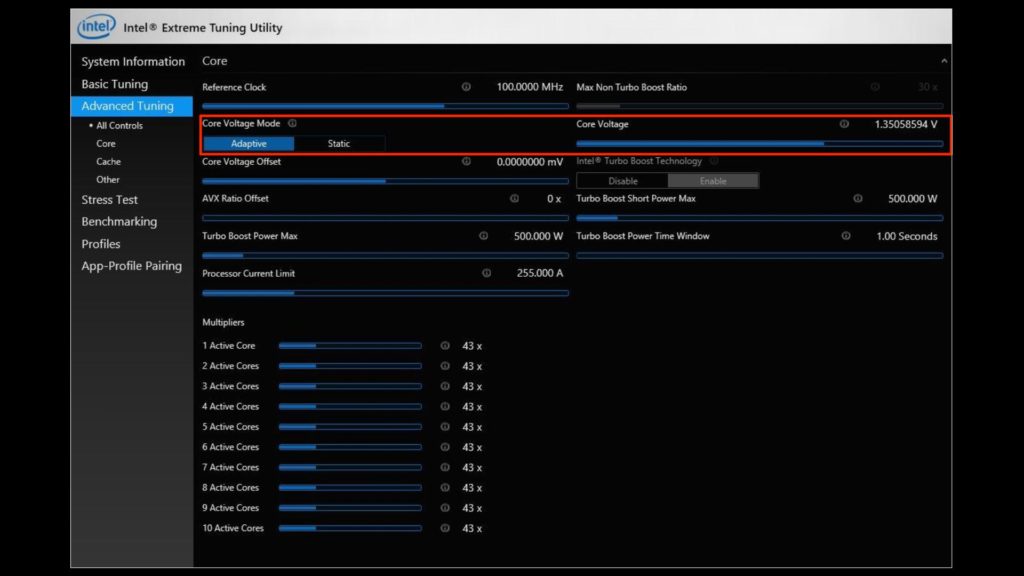

Indien niet stabiel, verhoog het voltage

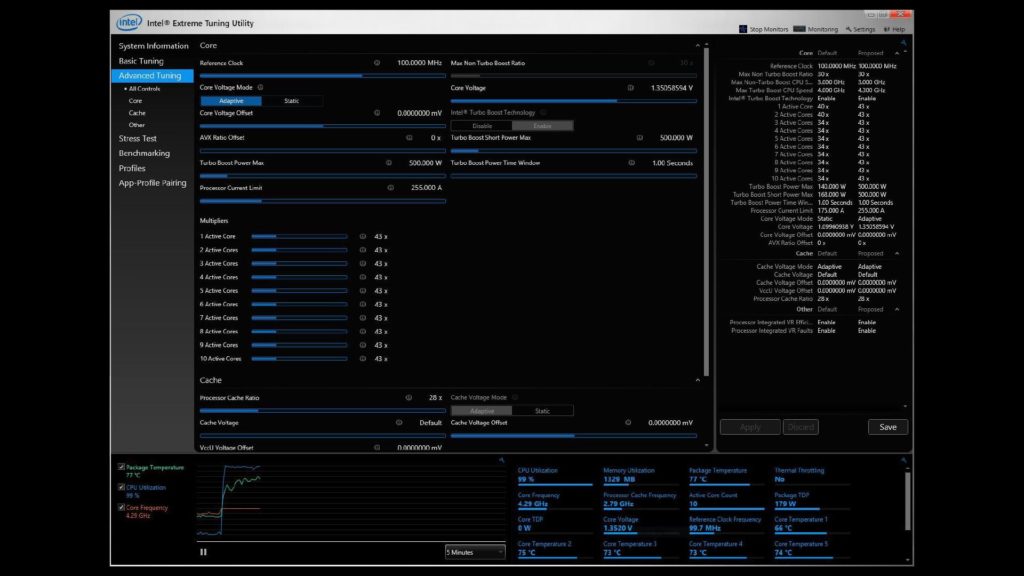

Overclocking klaar ! Je systeem is nu maximaal getweaked en blijft stabiel !



Gefeliciteerd ! Je hebt nu een prachtig overclocked monster van een systeem !

Belangrijk :
Verkeerd overclocken kan schade aanbrengen aan je systeem. Het is belangrijk dat je weet wat je doet en je alles in kleine stapjes doet.
Oververhitting kan zorgen voor het doorbranden van de CPU en het moederbord.
Wij zijn niet verantwoordelijk voor eventueel opgelopen schade op welke manier dan ook !
