Opbouw APC Smart-UPS SRT-8000 + 10 Expansion packs

Hier een kort verslag van het opbouwen van een APC Smart UPS SRT-8000 met 10 expansion packs.

Op mijn werk waren we op zoek naar een UPS oplossing die ons hoofd server-park minimaal 4-5 uur in de lucht kon houden.
De constante belasting is om en nabij de 16 kW, dus de UPS moest een beste jongen worden.
De keuze is uiteindelijk gevallen op de APC Smart-UPS SRT8000 met 10 extra accu-packs van het type SRT-192V-RM
Bij elkaar een gewicht van zo’n 1200 kilo !

Het monteren van de units gaat het makkelijkst wanneer je de accu’s eerst verwijderd en dan het lege chassis in de patchkast plaatst.
De patchkast is overigens een van het merk APC en deze is 42U hoog.

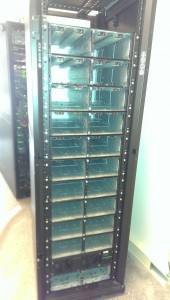

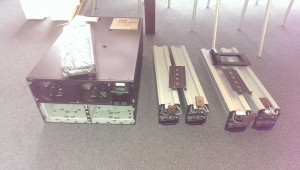

Ik ben begonnen met de main unit onderin de kast te plaatsen en vervolgens met de accupacks omhoog te gaan werken :

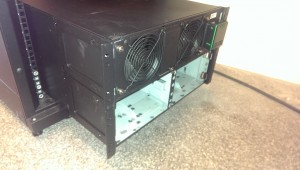

2014-10-27 11.52.51 2014-10-27 11.53.08 2014-10-27 11.59.05 2014-10-27 15.39.27

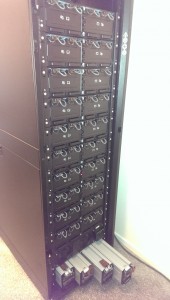

Toen eenmaal alle chassis waren gemonteerd, konden de 44 accu’s teruggeplaatst worden.

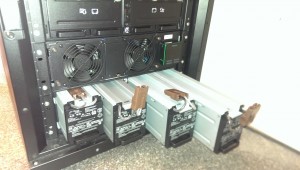

2014-10-27 16.18.28 2014-10-27 16.18.42

Accu’s geplaatst….tijd om aan de achterkant verder te gaan !

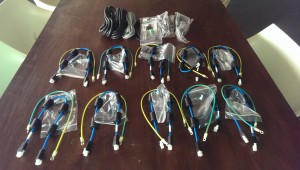

Met behulp van doorlus kabels worden de accupacks aangesloten op de main unit. Dit betreft een aarde kabel, data kabel en power kabel.
Met de data kabel kan de main unit met elk accupack communiceren om de status op te vragen.

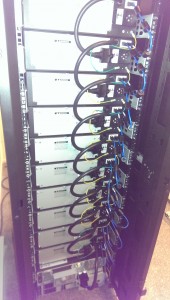

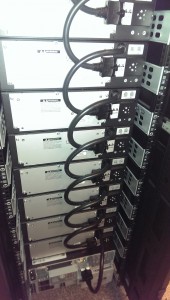

 2014-10-27 16.26.11 2014-10-27 16.25.21 2014-10-27 17.17.51

That’s it ! Kapjes er nog op aan de voorkant en we kunnen gaan testen !

Wij hebben gekozen voor het aansluiten op krachtstroom (380V).
De installateur heeft hiervoor netjes een krachtstroom aansluiting aangelegd en deze op de APC Main Unit aangesloten.
Denk er aan dat voor de krachtstroom optie het doorlus bracket verwijderd dient te worden. Dit bracket is nodig wanneer men kiest voor de gewone 230V montage en worden de 3 fasen doorgelust wat dus kortsluiting veroorzaakt.

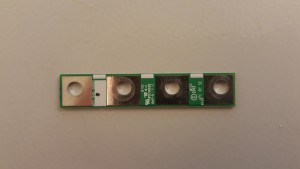

Hier een fotootje van het bracket dat er uit moet :
20160106_091146

De UPS schakelde netjes in en na een korte zelftest werkte alles.

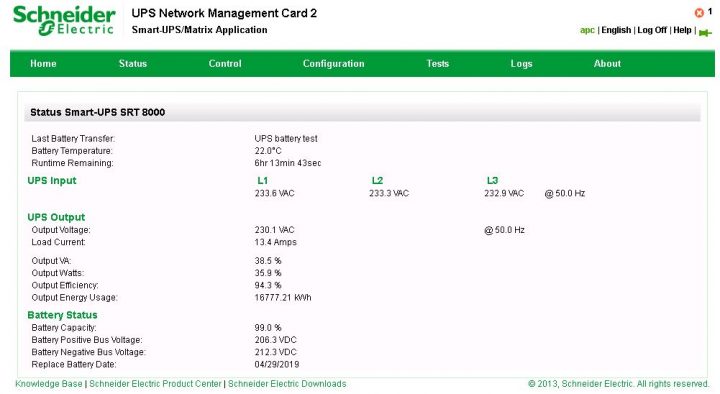

Na het configureren van de network management card, konden we kijken wat de belasting was op de UPS en daarmee ook de estimated runtime.
Iets meer dan 6 uur dus bij een belasting van 16777 kWh !

APC

Maar natuurlijk willen we ook de controle kunnen houden over alle outlets in de patchkast met de servers.
Daarvoor hebben we 2 APC Rack PDU’s aangeschaft.
Hiermee kunnen we 2x 24 230V outlets op afstand in/uit schakelen.
Ook kunnen we monitoren hoeveel energie er doorheen gaat.

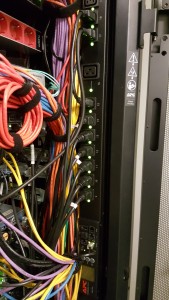

20160107_153009 20160107_153056

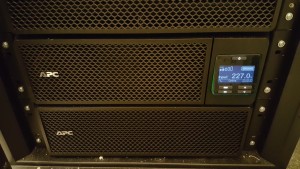

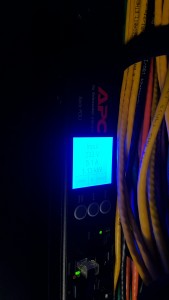

APC Main Unit nog controleren (Blauw status scherm = OK, Oranje Status scherm = Warning/Error) :

20160107_153146

Mission accomplished ! 🙂

Vragen ? stuur even een mailtje naar info@fam-mazzone.tk
